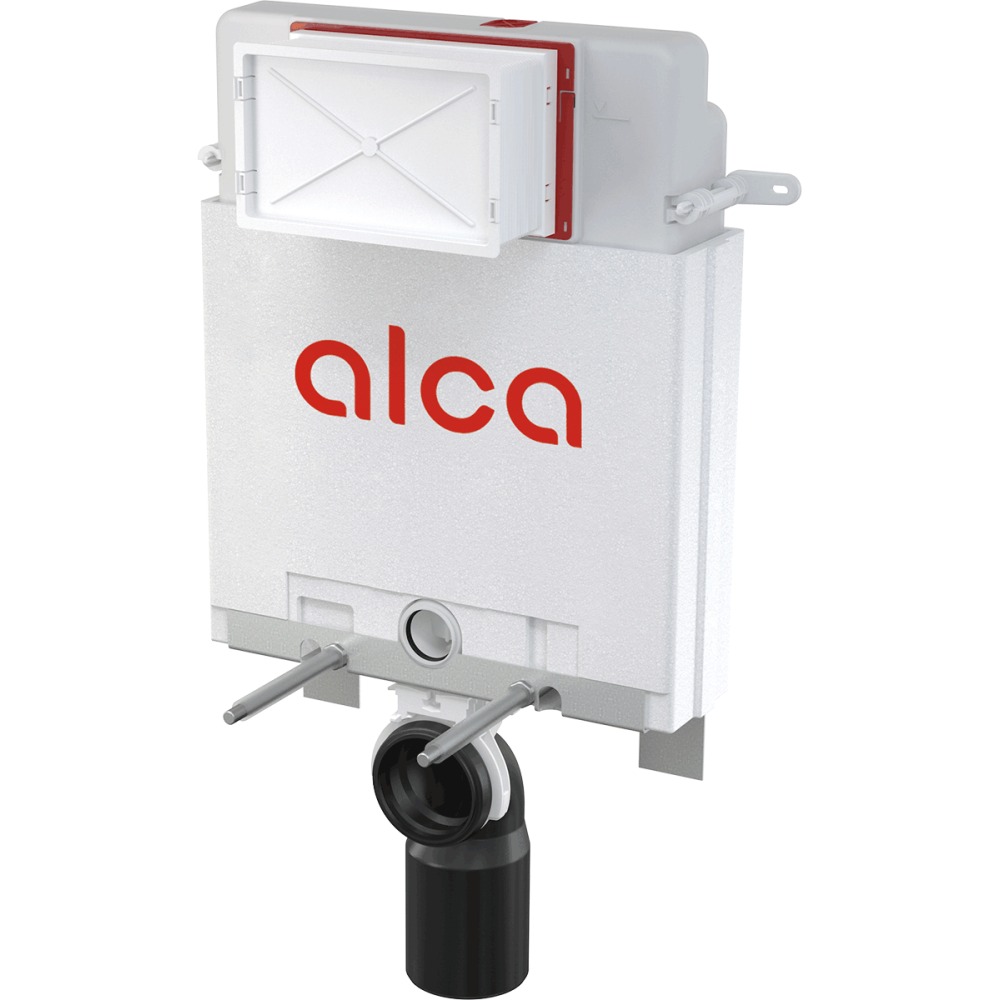

Alcadrain AM100/850 Alcamodul Vorwandinstallationssystem für Einmauerung

Anwedung:

• Geeignet für hängende Toilette
• Für Einmauern und Ummauern zu tragender Wand - Nassverfahren
• Für die Installation von Wand-WCs mit Anschlussabstand 180 mm oder 230 mm

Eigenschaften:

• Enthält Einwurfschacht
• Der Schiebemechanismus des Abwasseranschlusses kann in acht Positionen zwischen 0-93 mm eingestellt werden
• Eckventil mit einer Möglichkeit zum Anschluss an das Rohrleitungssystem Mepla
• Träger-Konsole sorgt für stabile und steife Verbindung des Toilettenbeckens mit der tragenden Wand.
• Die Abmessungen und die Konstruktion der Konsole vereinfachen die Systeminstallation
• Die Konstruktion der Polystyrol-Dämmung vereinfacht die Einmauerung, verhindert die Bildung von Kondenswasser auf der Oberfläche des Kastens und dämpft den Durchgang von Vibrationenvom Kasten richtung Baukonstruktion.
• Duale-Spülung, unabhängig einstellbar, mit hygienische Reserve
• Fernauslösung der Spülung und Sensor-Installation möglich
• Kompatibel mit allen Betätigungsplatten Alca
• Der Kasten ist aus einem Stück hergestellt und somit zu 100% dicht
• Wasseranschluss von hinten oder von oben in der Mitte
• Servicearbeiten kann man ohne Benutzung des Werkzeugs durchführen
• Serviceöffnungsabdeckung vereinfacht die Montage und verhindert, dass der Schmutz und die Feuchtigkeit durchkommen

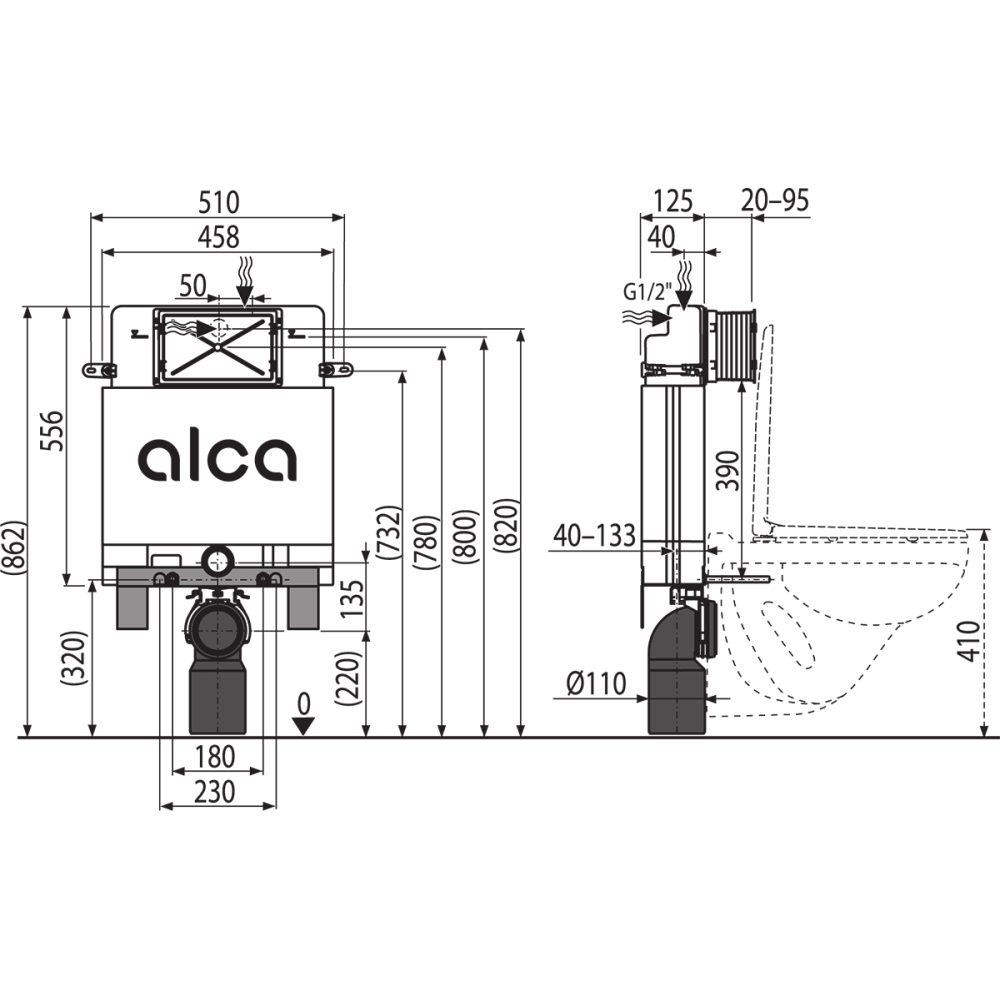

• Einbauhöhe 862 mm
• Einbautiefe von 20–95 mm einstellbar
• Bautiefe 125 mm
• Untermauerung notwendig (als alternative können die Füße M90 verwendet werden)
• Material der Trägerkonsole: verzinktes Metall

Technische Daten:

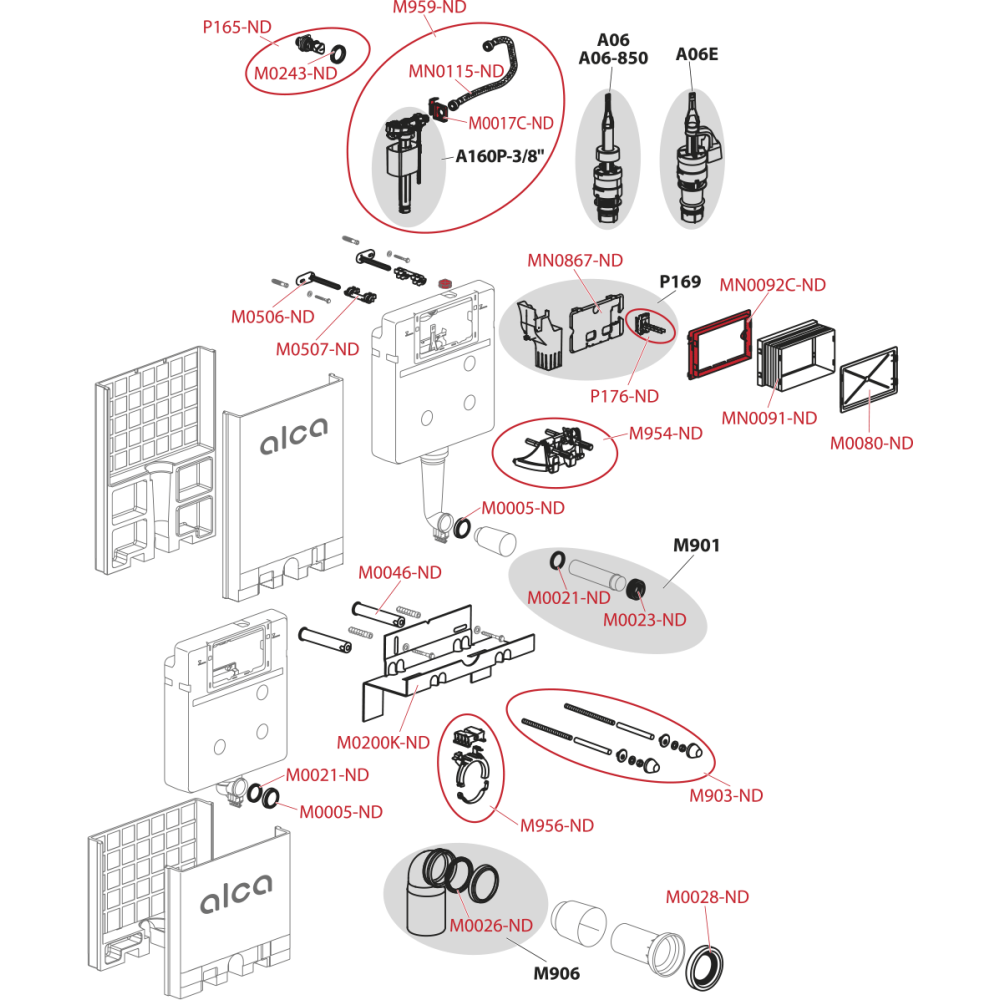

Lieferumfang:

• Spülkasten mit Füll- und Ablaufventil
• Träger-Konsole
• Gewinde 1/2" bei Wasseranschluss mit integriertem Eckventil Schell 1/2“–3/8“
• Befestigungsset: Schraube Ø8x60- 2 Stück, Schraube Ø4,8x38 - 2 Stück, Dübel Ø 12 - 2 Stück, Dübel Ø8 - 2 Stück
• Befestigungsmaterial für Bidet, Gewindestange M12 - 4 Stück, Unterlegscheiben - 2 Stück, Abdeckung - 2 Stück, Muttern - 2 Stück, Gewindeschutz - 2 Stück
• HT 90/110 Knie Abfall aus Polyethylen, PE-HD
• Zulaufdichtung, Auslass aus Polypropylen, Gumminippel
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Installationsabdeckungen, die die Anschlussöffnungen bei der Montage schützen
• Schutzkragen ist leicht zu kürzen, Schrauben 4 Stück
• Teleskop-Montagebügel 2 Stück
• Set für das Einwerfen der WC-Tabletten
