Delabie Anschl.-Modul G1/2B + 230/6V f. BINOPTIC 2+TEMPOMATIC 4 Set1/2

182,71 €

inkl. 19% USt., zzgl.

ab	Stückpreis / Stück
3	179,06 €*
5	177,23 €*
10	173,57 €*

Bereits 1x verkauft!

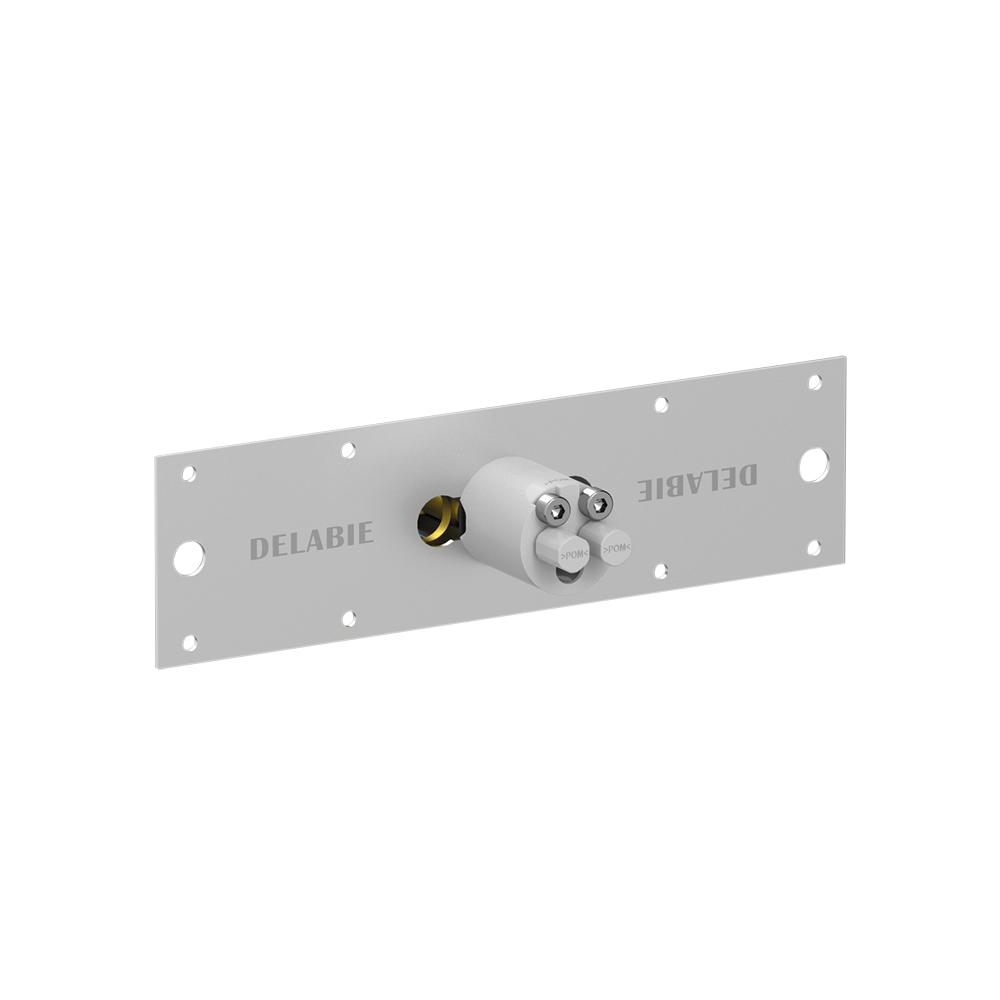

Anschlussmodul mit G1/2B-Anschluss und 230/6-V-Netzbetrieb für wandmontierte Mischbatterien der Serien BINOPTIC 2 und TEMPOMATIC 4. Das Rohbauset deckt die Installation in Ständerwand, Massivwand und Paneel ab.

Wandstärken von 0 bis 35 mm: Das Modul passt sich an unterschiedliche Wandaufbauten an, ohne dass ein Austausch erforderlich wird.
Zweiteilige Lieferung schützt Bauteile: Die Komponenten werden getrennt geliefert, sodass die Bauteile während der Rohrleitungsspülung nicht verunreinigt werden.
Unterputzmontage ohne Sonderwerkzeug: Das Rohbauset ist auf einfache Einbettung in den Wandaufbau ausgelegt und wird gemeinsam mit Artikelnummer 493500 oder 493400 bestellt.
Drei Wandkonstruktionen abgedeckt: Ständerwand, Massivwand und Paneel sind ohne Sonderausfertigung einsetzbar.
Netzbetrieb 230/6 V: Das Modul versorgt die angeschlossene Armatur über das Stromnetz – ohne Batteriewechsel im laufenden Betrieb.

Stück

Wird bestellt

Lieferzeit: ca. 3 Wochen

Delabie Anschl.-Modul G1/2B + 230/6V f. BINOPTIC...

182,71 €

inkl. 19% USt., zzgl.

Stück

Beschreibung
Frage zum Artikel

Barrierefreis Bad

Delabie Anschl.-Modul G1/2B + 230/6V f. BINOPTIC 2+TEMPOMATIC 4 Set1/2

Das Delabie Anschlussmodul G1/2B mit 230/6V-Netzbetrieb ist ein Rohbauset für die Unterputzmontage wandmontierter Mischbatterien. Es passt zur TEMPOMATIC MIX 4 und gehört zum Installationssystem der BINOPTIC 2- und TEMPOMATIC 4-Reihe von Delabie. Was dieses Modul von einfachen Anschlusslösungen unterscheidet: Es kommt in zwei Teilen und schützt die Bauteile während der Rohrleitungsspülung – ein Punkt, der bei der Erstinstallation im öffentlichen Bereich oft unterschätzt wird.

andere ArmaturenserieBatteriegespeiste LösungenSpülwasser Partikelberührungslose Armaturen

Unterputzmontage für TEMPOMATIC MIX 4 – Wandstärke und Wandtyp

Das Anschlussmodul nimmt Wandstärken von 0 bis 35 mm auf. Das ermöglicht den Einbau in Ständerwände, Massivwände und Paneele ohne Anpassungsaufwand. Wer dünnere Trockenbauwände plant, liegt damit ebenso richtig wie bei massivem Mauerwerk. Voraussetzung ist allerdings die Kombination mit den Armaturen-Artikelnummern 493500 oder 493400 – das Anschlussmodul allein ist kein vollständiges System. Wer eine andere Armaturenserie von Delabie einplant, muss prüfen, ob die Kompatibilität gegeben ist; für TEMPOMATIC MIX 4 ist sie ausdrücklich angegeben.

Netzbetrieb 230/6 V – wann diese Variante passt

Das Modul ist für Netzbetrieb mit 230/6 V ausgelegt. Das bedeutet: Es braucht eine feste Stromversorgung in der Wand. Batteriegespeiste Lösungen sind damit nicht gemeint. Im öffentlichen Sanitärbereich ist Netzbetrieb häufig sinnvoller, weil kein Batteriewechsel anfällt und die Versorgungssicherheit dauerhaft gewährleistet ist. Wer hingegen keinen Elektroanschluss in der Wand einplanen kann oder will, benötigt eine batteriebetriebene Variante der TEMPOMATIC-Reihe – dieses Modul ist dafür nicht geeignet.

Zweiteilige Lieferung und Montageablauf

Delabie liefert das Set in zwei Teilen. Der Hintergrund: Die empfindlichen Bauteile bleiben geschützt, während die Rohrleitungen gespült werden. Erst nach der Spülung werden die verbleibenden Komponenten eingesetzt. Dieser Ablauf ist bei Neuinstallationen im öffentlichen Bereich Standard, weil Spülwasser Partikel enthält, die Ventile und Sensorik beschädigen können. Wer das Modul bei einer Sanierung einsetzt, bei der die Leitungen bereits gespült wurden, kann den Ablauf entsprechend anpassen.

Einsatzbereich und Abgrenzung zu anderen Anschlussmodulen

Das Modul richtet sich an Sanitärinstallationen im öffentlichen Bereich: Schulen, Verwaltungsgebäude, Krankenhäuser und ähnliche Einrichtungen, in denen berührungslose Armaturen von Delabie zum Einsatz kommen. Die flexible Wandkonstruktion – Ständerwand, Massivwand, Paneel – macht es für unterschiedliche Bausituationen einsetzbar. Wer ausschließlich Aufputzarmaturen plant oder eine andere Armaturengeneration als BINOPTIC 2 oder TEMPOMATIC 4 einsetzt, greift an diesem Modul vorbei. Auch für rein batteriebetriebene Systeme ohne Netzzugang ist dieses Set nicht das richtige.

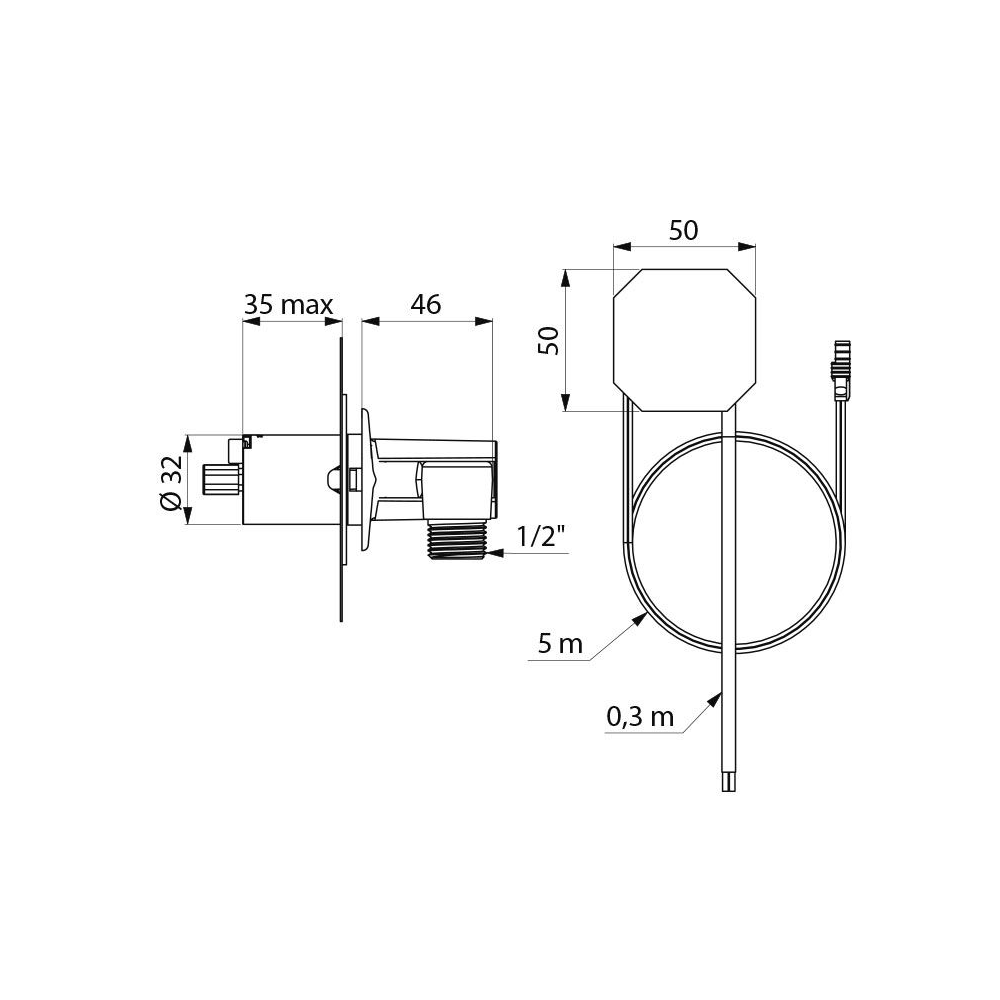

Technische Daten

Anschluss: G1/2B
Betriebsspannung: 230/6 V (Netzbetrieb)
Geeignet für: TEMPOMATIC MIX 4 (wandmontierte Mischbatterie)
Kompatible Armaturenserien: BINOPTIC 2, TEMPOMATIC 4
Passende Artikelnummern: 493500, 493400

Wandstärke: 0 bis 35 mm
Wandtypen: Ständerwand, Massivwand, Paneel
Lieferumfang: 2 Teile (Set 1/2)
Montage: Unterputz
Hersteller: Delabie

Häufige Fragen

Kann das Anschlussmodul auch mit anderen Delabie-Armaturen als der TEMPOMATIC MIX 4 verwendet werden?▼

Das Modul ist ausdrücklich für die TEMPOMATIC MIX 4 in Kombination mit den Artikelnummern 493500 oder 493400 angegeben. Für andere Armaturentypen aus dem Delabie-Sortiment muss die Kompatibilität gesondert geprüft werden – eine pauschale Eignung für alle Delabie-Armaturen besteht nicht.

Was bedeutet die Bezeichnung Set 1/2 – muss ein zweites Set separat bestellt werden?▼

Die Bezeichnung Set 1/2 weist darauf hin, dass das Anschlussmodul in zwei Teilen geliefert wird. Beide Teile sind im Lieferumfang dieses Artikels enthalten; es handelt sich nicht um zwei separate Bestellungen. Die zweiteilige Ausführung ermöglicht die geschützte Montage vor und nach der Rohrleitungsspülung.

Für welche Wandstärken ist das Modul nicht mehr geeignet?▼

Das Modul deckt Wandstärken von 0 bis 35 mm ab. Bei Wandstärken über 35 mm passt es nicht mehr ohne weiteres und erfordert entweder eine andere Montagelösung oder bauliche Anpassungen. Sehr dünne Verkleidungen unter der Mindesttiefe lassen sich dagegen ohne Einschränkung nutzen.

Ist für die Montage ein zugelassener Elektroinstallateur erforderlich?▼

Da das Modul für Netzbetrieb mit 230 V ausgelegt ist, muss der Elektroanschluss von einer Fachkraft für Elektroinstallation ausgeführt werden. Die sanitäre Unterputzmontage selbst obliegt dem Sanitärinstallateur. Beide Gewerke sind bei dieser Armaturengattung in der Regel getrennt zu beauftragen.

Kann das Modul nachträglich in eine bestehende Wand eingebaut werden, oder ist es nur für Neubauten geeignet?▼

Das Modul lässt sich in Ständerwände, Massivwände und Paneele einbauen – auch im Bestand, sofern die nötigen Wandöffnungen und der Elektroanschluss hergestellt werden können. Bei Sanierungen ist zu beachten, dass ein Netzzugang von 230 V in der Wand vorhanden sein muss; fehlt dieser, ist die batteriebetriebene Variante der TEMPOMATIC-Reihe die Alternative.

Produkteigenschaft	Wert
Hersteller:
Kategorie:	Barrierefreis Bad
Artikelnummer:	484012
GTIN:	3456330216180
Artikelgewicht‍:	0,63 kg
Maße ( Länge × Breite × Höhe )‍:	20,00 × 13,00 × 7,00 cm
