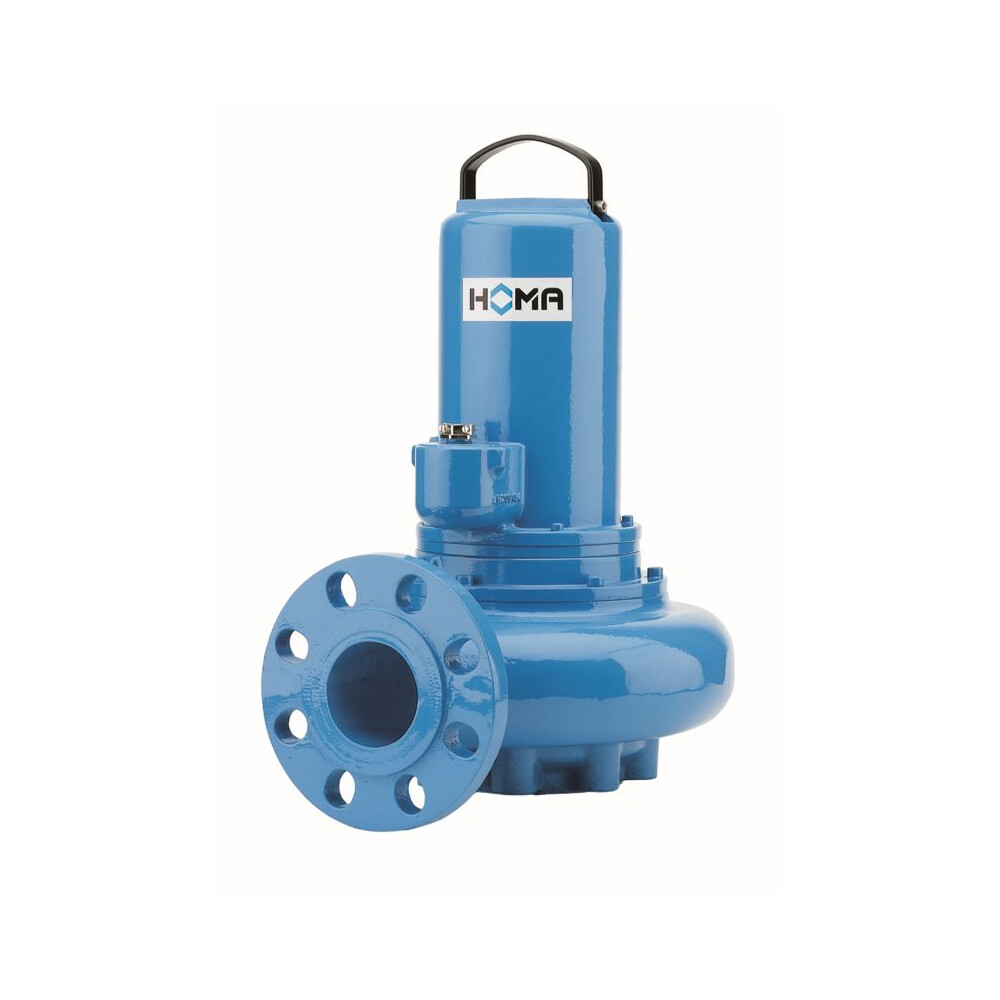

HOMA ABWASSER TAUCHMOTORPUMPE 50HZ TP70M16/4 D 400V/3PH DIR

HOMA ABWASSER TAUCHMOTORPUMPE 50HZ TP70M16/4 D 400V/3PH DIR

• Abwasser-Tauchmotorpumpe 50Hz TP70M16/4 D

Einsatz:

• Fördern von häuslichem, kommunalem und industriellem Schmutz- und Abwasser, Fäkalien und Schlämmen, auch mit groben und faserigen Bestandteilen.
• Max. Temperatur des Fördermediums: 40 °C, kurzzeitig bis 60 °C.
• Hebeanlage nach DIN EN 12050-2.

Bauart:

• Einstufiges Blockaggregat für den transportablen sowie stationären Einsatz.
• Hydraulik: Pumpengehäuse mit horizontalem Druckanschluss G 3 AG.
• Geschlossenes Einschaufelrad mit austauschbarem Schleißring Freier Laufraddurchgang 70 mm.
• Wellendichtung: Zwei Drehrichtungsunabhängige Gleitringdichtungen in Tandemanordnung, Werkstoffpaarung Siliziumkarbid/Siliziumkarbid.
• Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit durch Inspektionsschraube.
• Wellenlagerung: Robuste, wartungsfreie, dauergeschmierte Wälzlager.
• Motor: Druckwasserdichter Elektromotor mit 4-poliger Wicklung.
• Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung.
• Überwachung mittels PTC optional möglich.
• Motorkühlung: Motor mit Oberflächenkühlung im Tauchbetrieb.
• Betriebsart: Der Motor ist für die Betriebsart S 1 (Dauerbetrieb) mit einer max. Schalthäufigkeit von 15 Schaltungen / Stunde bei untergetauchtem Motor ausgelegt.

Werkstoffe:

• Motorgehäuse: Grauguß EN-GJL-250
• Pumpengehäuse: Grauguß EN-GJL-250
• Laufrad: Grauguß EN-GJL-250
• Schleißring:Bronze
• Motorwelle: Edelstahl 1.4104
• Mechanische Verbindungsteile: Edelstahl
• O-Ringe: NBR
• Gleitringdichtung (mediumseitig): SiC / SiC
• Gleitringdichtung (motorseitig): SiC / SiC
• Lackierung/Beschichtung: Zweikomponenten-Lack auf Epoxidharz-Basis, RAL 9005.

Technische Daten:

• Förderstrom Q: 66,6 m³/h - 0,0 m³/h
• Förderhöhe Hman: 1,0 m - 9,1 m
• Leistung P1: 1,7 kW
• Leistung P2: 1,3 kW
• Frequenz: 50 Hz
• Spannung: 400 V
• Stromart: 3~
• Nennstrom: 3,4 A
• Startart: Direkt
• Druckanschluss: G 3 AG
• Gewicht: 40 kg
• Drehzahl: 1450 1/min
• Anschlusskabel: H07RN8-F PLUS - 6G1,5
• Länge Anschlusskabel: 10 m
