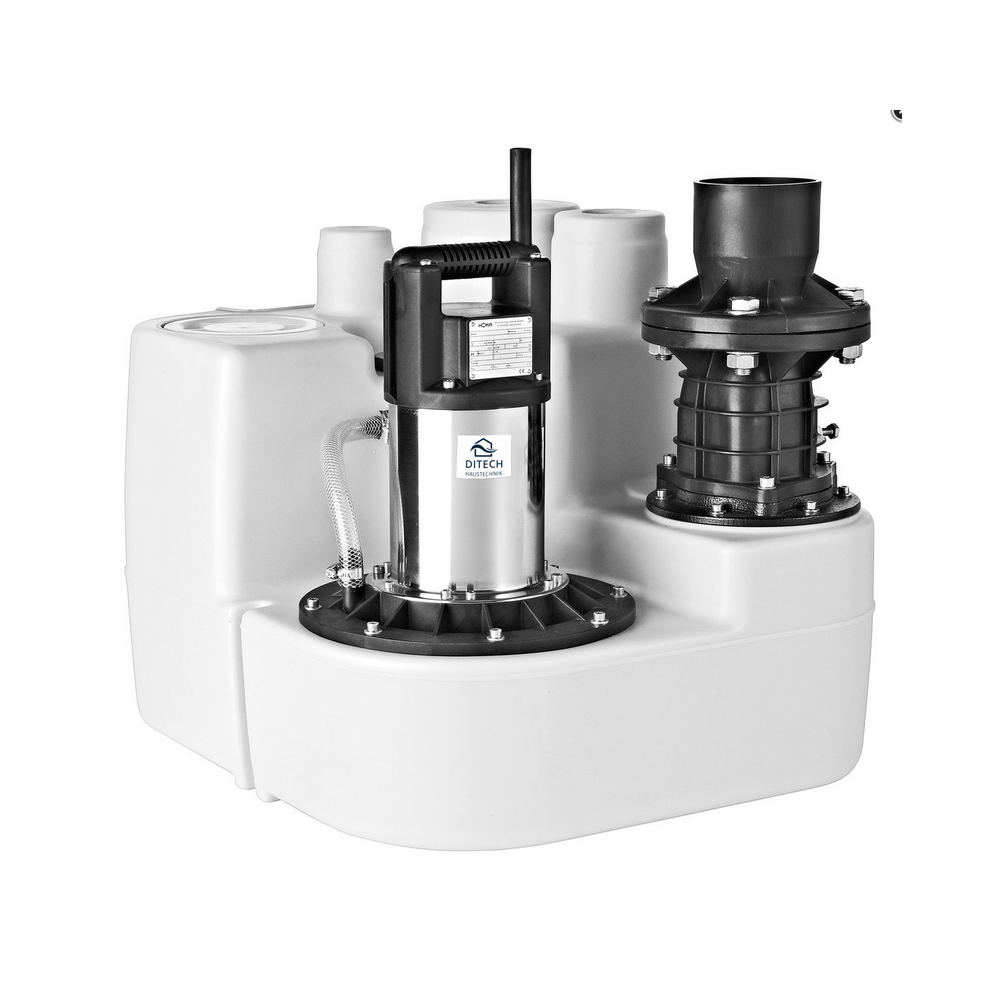

Homa Abwasser-Hebeanlage Wechselstrom, 230 Volt mit Schukostecker

Homa Abwasser-Hebeanlage Wechselstrom, 230 Volt mit Schukostecker

Lieferumfang: Behälter mit Pumpe, weichdichtender Rückschlagklappe, Druckanschluss mit Flansch DN 80 und DN 80/ Ø 89 elastischem Übergangsstück mit Schellen. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Pneumatische Niveauschaltung. Elektronisches Steuergerät mit Netzkabel und Stecker.

Einsatz: Fördern von Abwasser und Fäkalien, auch mit groben und faserigen Bestandteilen. Zur Entwässerung von unterhalb der Rückstauebene liegenden Räumen, in denen Abwasser anfällt, z.B. aus Toiletten, Waschbecken, Duschen, nach DIN 1986. Max. Temperatur des Fördermediums 35°C, kurzzeitig bis 60°C.

DIN EN 12050-1: Konformität und Bauart geprüft und überwacht von der LGA.

Bauart: Anschlussfertige Einzelhebeanlage mit Sammelbehälter, Steuerung und Pumpe.

Sammelbehälter: Unverrottbarer, gas- und geruchsdichter Kunststoff-Behälter.

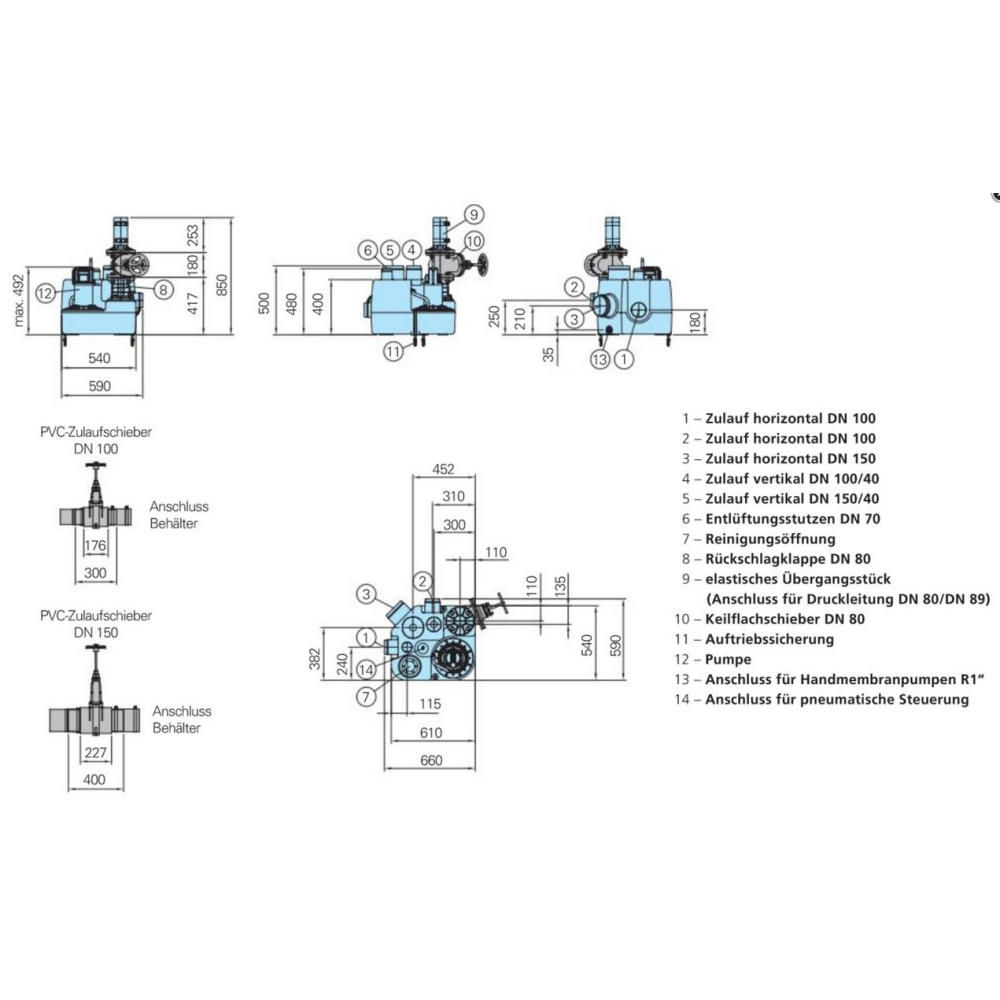

Zuläufe:

- DN 100 horizontal, 180 mm Höhe

- DN 100 horizontal, 250 mm Höhe

- DN 100 vertikal

- DN 150 horizontal und vertikal

- DN 40 vertikal.

Druckanschluss: Flansch DN 80. Elastisches Übergangsstück DN 80/Ø 89. Im Druckanschluss integrierte weichdichtende Rückschlagklappe. Entlüftungsstutzen DN 70 vertikal. Anschluss für Handmembranpumpe R 1" IG. Reinigungsöffnung mit Schraubdeckel.

Steuerung: Pneumatische Niveausteuerung mit Staudruckschaltung. Elektronisch geregelter Nachlauf der Pumpe verhindert Schlammablagerung und Verstopfen. Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen mit Meldung aller eventuell auftretenden Störungen. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung optional nachrüstbar. Drehrichtungs-Kontrollanzeige. Abfragen von Betriebsstunden, Schaltspielen, Wartungsintervall, unnormale Betriebsbedingungen, Veränderung der Schaltniveaus.

Hydraulik: Im Sammelbehälter integrierter Pumpenkammer. Vertikaler Druckanschluss DN80. Freistrom (Vortex)-Laufrad mit einem freien Durchgang von 40 mm.

Pumpe: Im Sammelbehälter integrierte Pumpenkammer. Verstopfungsfreies Laufrad mit 40 mm freiem Durchgang.

Motor: Druckwasserdichter Elektromotor mit 2-poliger Wicklung. Isolationsklasse in der Wicklung F, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Robuste, wartungsfreie, dauergeschmierte Wälzlager.

Betriebsart: Aussetzbetrieb.

Dichtung: 3-fache Radialdichtung.

Technische Daten: Förderstrom Qmax: 28,0 m³/h, Förderhöhe Hmax: 9,5 m, Anzahl Pumpen: 1, Behältervolumen 70 L, Leistung P1 1,2 kW, Leistung P2 0,9 kW, Frequenz 50, Spannung 230 / 400 V, Nennstrom 5,3 A (230V) / 2,2 A (400V), Anschlusskabel: Länge 4 m

in Ditech-Ausführung
