JJP Steuerung BasicLogo BD 46 ExM, TLS mit Staudruckniveaugeber

JP Steuerung BasicLogo BD 46 ExM, TLS mit Staudruckniveaugeber

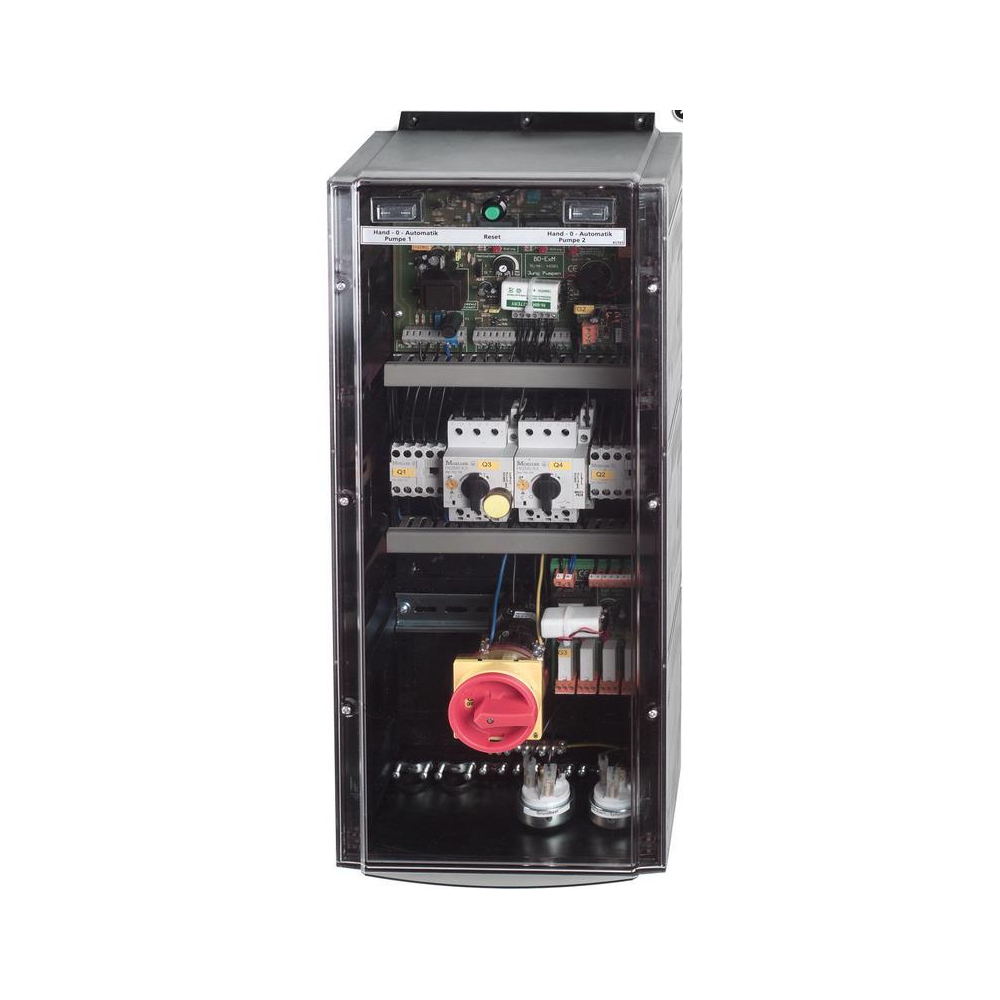

BasicLogo-Steuerung

BD 46 ExM, TLS

Steuerung zum niveauabhängigen Ein-

und zeitabhängigen Ausschalten von zwei

direkt startenden, explosionsgeschützten

Drehstrom-Tauchmotorpumpen, vorzugsweise

MultiCut-Pumpen.

Serienmäßig zwei voneinander unabhängige

Staudruckniveaugeber für ''EIN/AUS'' und

automatische Noteinschaltung mit Alarm-

meldung für erhöhte Sicherheit.

Automatisch wechselnde Einschaltung von

Pumpe 1 und Pumpe 2. ATEX-gerechte

Überwachung von Motortemperatur und

Laufzeit.

Trockenlaufschutz mit Tauchschalter,

9,5 m Leitung und Sicherheitsbarriere.

Einstellbare Pumpennachlaufzeit (1-120s)

mit gekoppelter Einschaltverzögerung

(0-10s) nach Spannungsausfall.

Betriebsspannung 3/N/PEx230/400 V, 50 Hz

1 Gehäuse mit Tür, IP 44

(HxBxT) 455 x 250 x 155 mm

2 Motorschütze 4,0 kW / 400 V

2 Motorschutzschalter 4,0 - 6,3 A

1 Wechselstromabgang 230 V / 2 A

2 Hand-0-Automatik Wahlschalter

1 Resettaster für Störmeldungen

2 Druckschalter (max. 0,3 bar)

2 Druckluftglocken mit je

10 m Luftleitung

Leuchtanzeigen für

> Betrieb Pumpe 1

> Störung Pumpe 1

> Betrieb Pumpe 2

> Störung Pumpe 2

> Motor-Laufzeit überschritten

> Hochwasser

> Wassermangel

> Drehfeld falsch

Alarmanlage (netzabhängig)

> potentialfreier und quittierbarer

Schließer, z.B. zum Anschluss einer

230 V Blitz- oder Warnleuchte,

wahlweise taktend

> potentialfreier Schließer zur

Störungsfernmeldung

> elektronischer Summer, wahlweise

taktend und quittierbar

> Akku-Ladeschaltung für netzunab-

hängigen Betrieb der Alarmanlage

mittels optionalem Akku

Steuerung anschlussfertig verdrahtet

und optional erweiterbar
