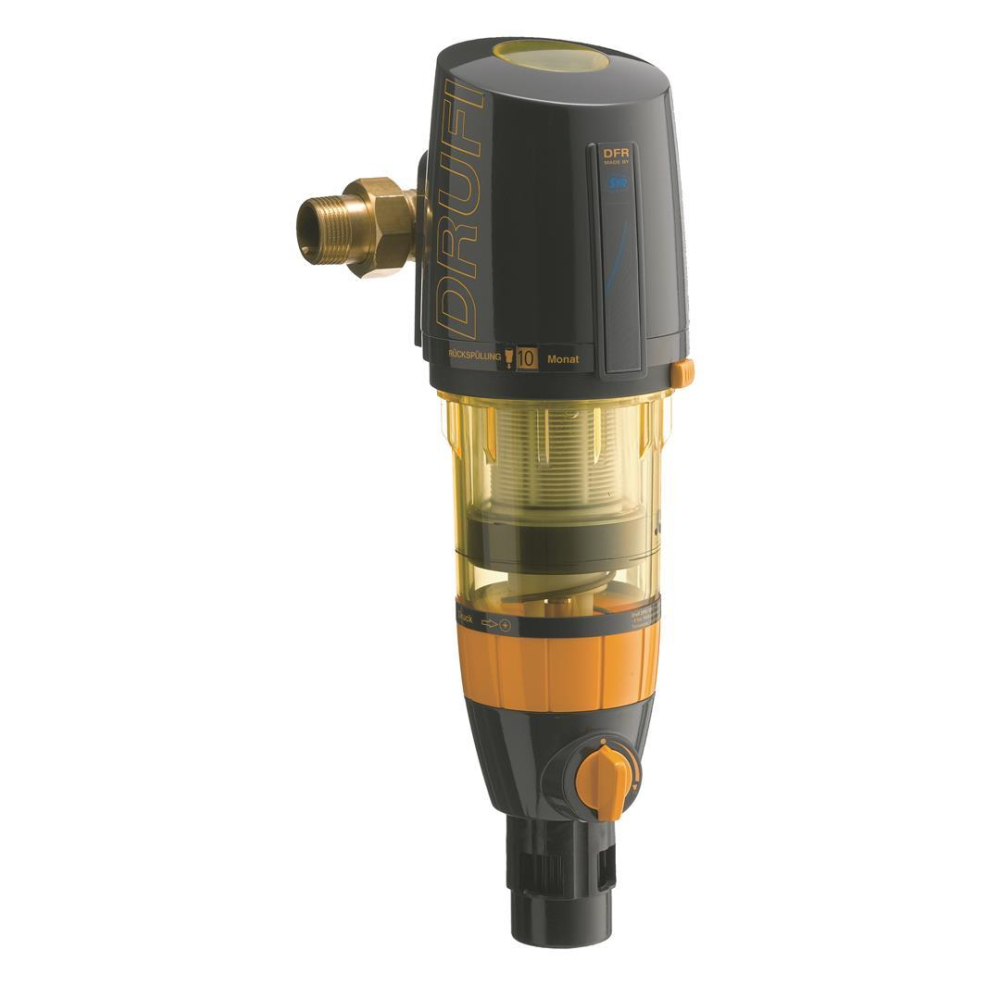

SYR Drufi+ DFR Druckminderer / Rückspülfilter

SYR Druckminderer/Rückspülfilter Drufi+ 2315 DFR SYR Rückspülfilter mit Druckminderer Drufi+ 2315 DFR, DN 20 bis 32 Der Drufi+ DFR ist eine speziell für die Hauseingangsinstallation nach DIN 1988 entwickelte Armaturenkombination aus einem halbautomatischen Rückspülfilter nach DIN EN 13443-1 und einem Druckminderer nach DIN EN 1567. Der Drufi+ DFR verbindet moderne Technik mit modernem Design und hochwertiger Verarbeitung. Verbunden mit einem Abflussrohr DN 50 leitet der integrierte Trichter das Rückspülwasser ins Abwassersystem. Der Drufi+ DFR ist mit einem Anzeigering zur Wartungserinnerung nach DIN 1988 ausgerüstet. Bei der Armaturen-Kombination Drufi+ DFR wird die korrekte Einbaureihenfolge nach DIN 1988 eingehalten. Zur Montage in die Rohrleitung dient das Drufi-Flanschprogramm. Die Flansche lassen sich in senkrechte und waagerechte Leitungen montieren. Der eingebaute Druckminderer ermöglicht eine individuelle Druckeinstellung.
Der Drufi+ DFR besteht aus einem mechanisch wirkenden, halbautomatischen Rückspülfilter. Zusätzlich ist er mit Flanschdichtung, Innensechskantschrauben zur Flanschmontage und Montageschlüssel für die Innensechskantschrauben ausgerüstet. Der Druckminderer-Einsatz ist werkseitig auf 4 bar Ausgangsdruck eingestellt, wobei der außen liegende Einstellgriff eine individuelle Druckeinstellung zwischen 1,5 und 6 bar erlaubt. Zusätzlich gehört ein Ausgangsdruck-Manometer zur Ausstattung des Drufi+ DFR

Technische Daten:
Betriebsdruck: min. 2 bar, max. 16 bar
Betriebstemperatur: 30 °C
Medium: Trinkwasser
Durchlassweite: 90 - 125 µm
Durchflussleistung: 2,3 m³/h bei Dp 1,1 bar (DN 20)
3,6 m³/h bei Dp 1,1 bar (DN 25)
5,8 m³/h bei Dp 1,1 bar (DN 32) SYR DRUFI+ DFR, halbautomatischer Rück-
spülfilter mit Druckminderer und Mano-
meter 0 - 10 bar. Ausgangsdruck regel-
bar von 1,5 bis 6 bar. Werkseitig vor-
eingestellt auf 4 bar. Mit Wartungsan-
zeige, Hochleistungs-Druckminderer-
Patrone mit geringem Druckverlust und
zentralem Ablauftrichter nach DIN EN
1717. Durchflussleistung: DN 20: 2,3
m3/h bei Dp 1,1 bar. DN 25: 3,6 m3/h bei
Dp 1,1 bar. DN 32: 5,8 m3/h bei Dp 1,1
bar, untere Durchlassweite 90um, obere
Durchlassweite 125um. Nach DIN 1988,
Verwendungsbereich: Trinkwasser bis
30C und Eigenwasser. Betriebsdruck
min. 2 bar, max. 16 bar. Passend für
DRUFI Universalflansch DN 20 - DN 32.
Nachrüstbar mit Leckageschutz Safe-T
(Best.-Nr.: 2421.00.000) und Rückspül-
automatik (Best.-Nr.: 2316.00.080).
