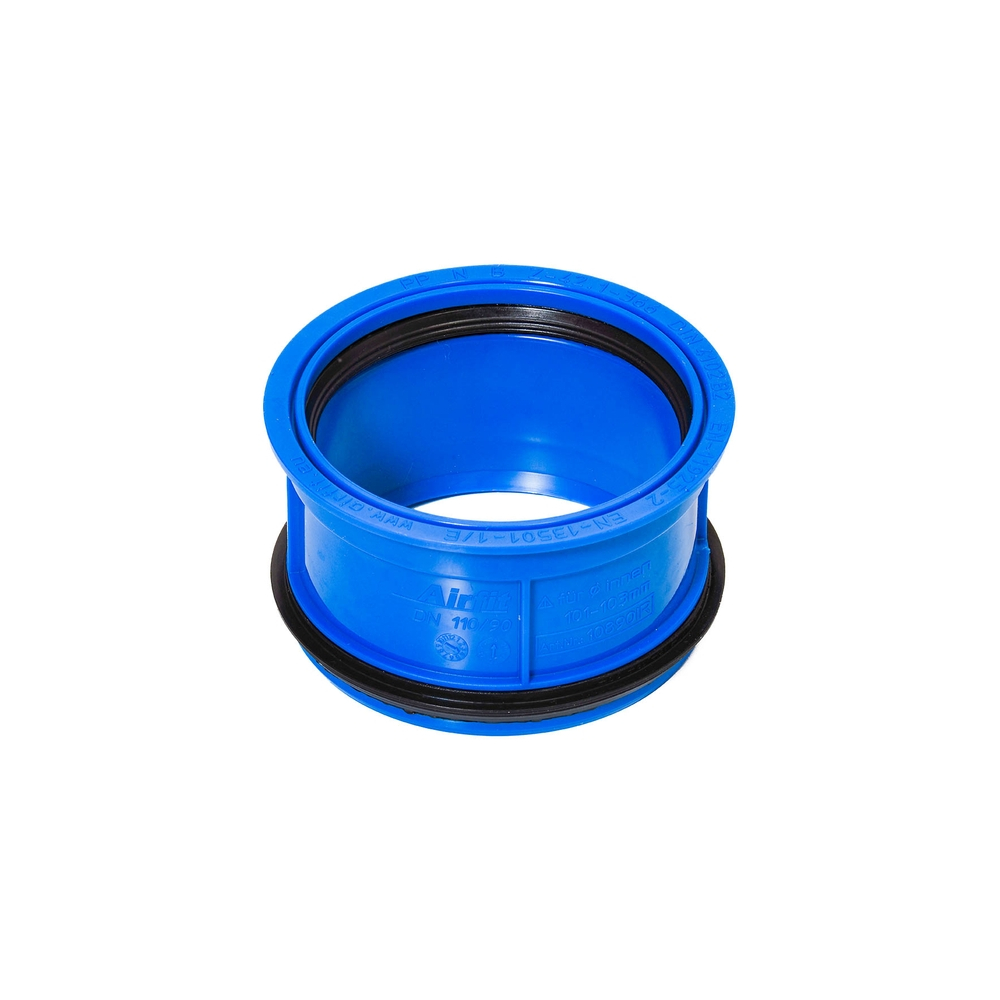

airfit PP-Abwasser-Innen-ReduzierstückDN 110/90, für dickwandige Rohre, blau

Zulassung und Brandverhalten nach DIN 4102 und EN 13501

Das Stück trägt die allgemeine bauaufsichtliche Zulassung Z-42.1-366. Das bedeutet: Es erfüllt die Anforderungen für den Einsatz in Abwasseranlagen innerhalb von Gebäuden nach deutschem Baurecht. Das Brandverhalten ist nach DIN 4102-B2 geprüft, außerdem nach EN 13501-1 Klasse E und EN 11925-2. Klasse B2 nach DIN 4102 steht für normalentflammbar – das Material brennt nicht selbstständig weiter, wenn die Zündquelle entfernt wird. Für Bereiche mit erhöhten Anforderungen an den Brandschutz, etwa Schächte mit Feuerwiderstandsanforderung, reicht diese Einstufung möglicherweise nicht aus. Dann sind andere Systeme mit entsprechenden Feuerschutzmanschetten oder schwer entflammbaren Materialien erforderlich.

Einsatzbereich im Abwassersystem: Wann passt dieses Reduzierstück

Innen-Reduzierstücke kommen überall dort zum Einsatz, wo Leitungsquerschnitte innerhalb einer Rohrverbindung verkleinert werden sollen, ohne ein externes Übergangsstück außen aufzuschieben. Typische Situationen sind der Anschluss eines DN-90-Abzweigs an eine bestehende DN-110-Hauptleitung oder die Anpassung beim Umbau älterer Stränge. Das Stück aus PP ist für drucklose Abwasserleitungen ausgelegt – also nicht für Druckspülsysteme oder Trinkwasserleitungen. Wer eine Verbindung zwischen Rohren mit unterschiedlichen Materialien herstellen will, prüft zusätzlich die Dichtkompatibilität der verwendeten Muffen und Dichtungen.

Verarbeitung und Einbau: Was zu beachten ist

PP lässt sich nicht kleben – das unterscheidet es von HT-Rohrsystemen aus PVC, die häufig durch Kleben verbunden werden. Verbindungen erfolgen entweder durch Steckmuffensysteme mit integrierter Dichtung oder durch Schweißen. Das Reduzierstück wird von innen in das aufnehmende Rohr eingesetzt. Der Passbereich von 101 bis 103 mm Innendurchmesser muss stimmen, sonst dichtet das Stück nicht ab. Vor dem Einbau lohnt die Messung des tatsächlichen Rohrinnenmaßes – Rohre verschiedener Hersteller können innerhalb des Nennmaßes leicht abweichen. Das Airfit-System ist auf exakte Passgenauigkeit ausgelegt, sodass korrekt bemessene Rohre keine weiteren Hilfsmittel benötigen.
